Beschreibung
Nachfertigung für:
TORMAX Bodenführung U-Form 45mm Links Art.-Nr.: 10095
PA-Gleiter für TORMAX Art.-Nr.: 10095-1

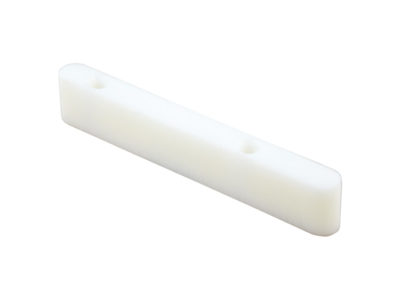

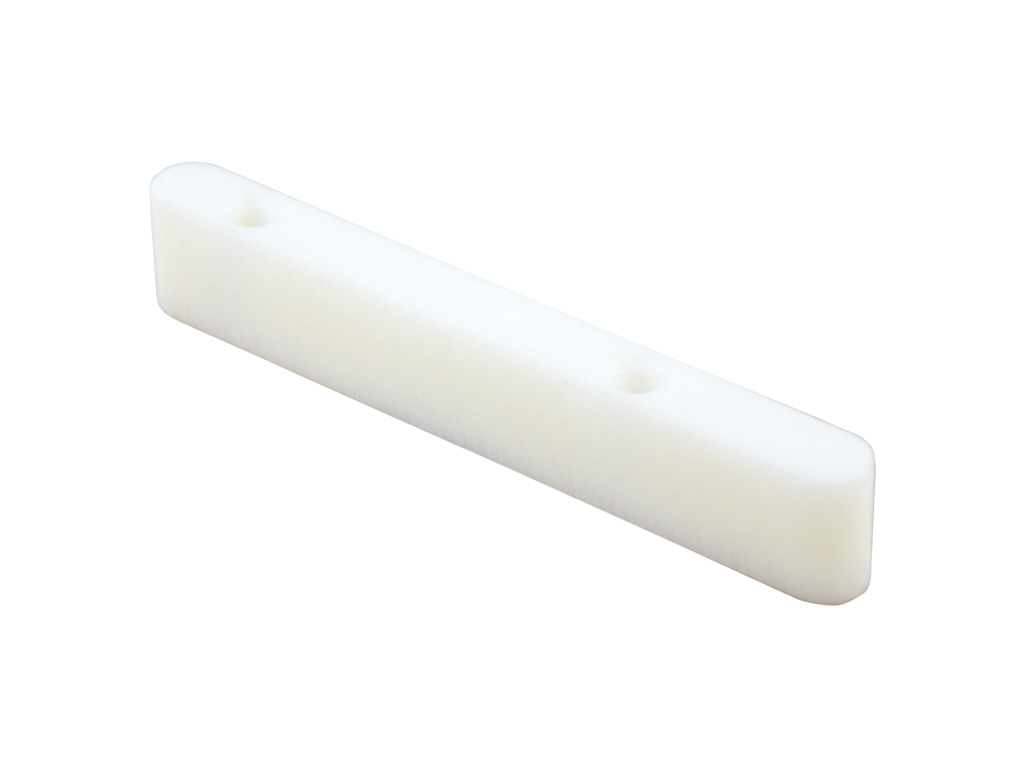

Bei dieser Version (Art.-Nr.: 10095-1) wird wie auf dem Bild dargestellt,
nur der PA-Gleiter für TORMAX Bodenführung U-Form geliefert.
Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 45 mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Mitte der Führungsfläche der Bodenführung beträgt nämlich ebenfalls 45 mm.

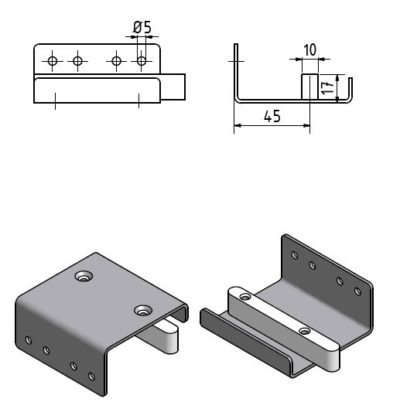

Die Bodenführung weist folgende Geometrien auf:
Breite: 70,5 mm
Höhe: 35/15 mm
Länge: 75 mm
4 x Ø 5,0 mm Bohrung

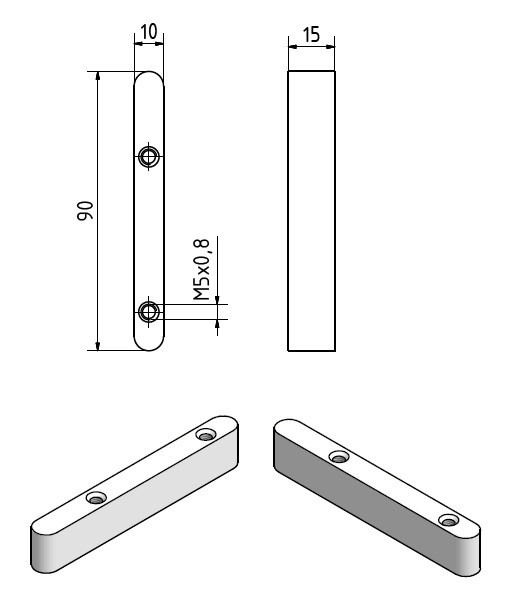

Der PA-Gleiter weist folgende Geometrien auf:
Breite: 9,6 mm
Höhe: 15 mm
Länge: 90 mm
2 x M5 Gewinde-Bohrung angesenkt
