Beschreibung
Nachfertigung für:
TORMAX Bodenführung auf Winkel 23 mm Art.-Nr.: 10049
PA-Gleiter für TORMAX Art.-Nr.: 10049-1 Bodenführung auf Winkel 23 mm

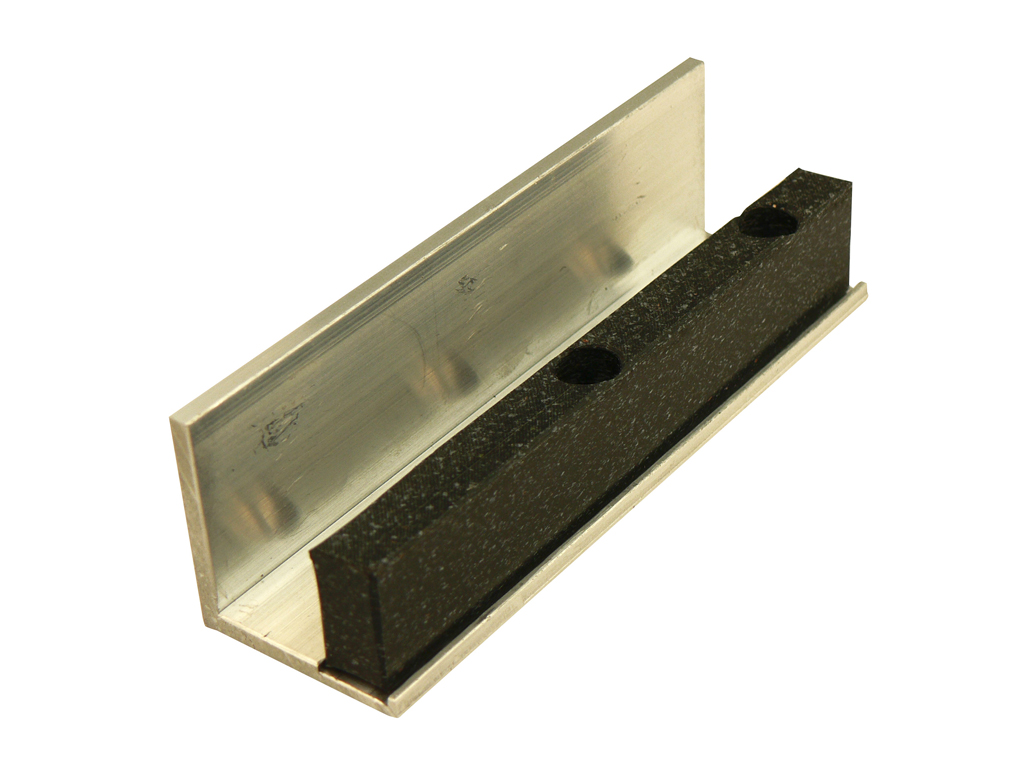

Bei dieser Version (Art.-Nr.: 10049-1) wird wie auf dem Bild dargestellt, nur der PA-Gleiter für TORMAX Bodenführung auf Winkel 23mm geliefert.
Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 23 mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Mitte der Führungsfläche der Bodenführung beträgt nämlich ebenfalls 23 mm.

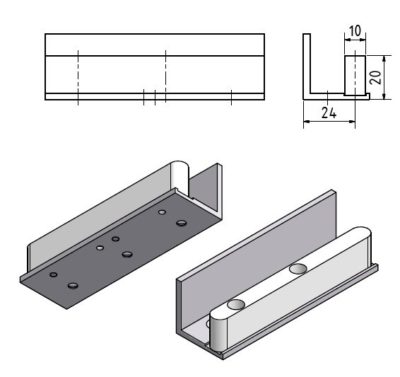

Die Bodenführung weist folgende Geometrien auf:
Breite: 100 mm
Höhe: 30 mm
Länge: 30 mm
3 x Ø 4,5 mm Bohrung gesenkt
Der PA-Gleiter weist folgende Geometrien auf:
Breite: 9mm
Höhe: 18 mm
Länge: 100 mm
2 x Ø 4,5 mm Bohrung mit 8 mm Flachsenkung
