Beschreibung
Nachfertigung für:
KABA-GILGEN SLX Bodenführung links 32 mm Art.-Nr.: 10076
PA-Gleiter für KABA-GILGEN SLX Art.-Nr.: 10076-1
Bodenführung 32 mm
Bei dem PA-Gleiter (Art.-Nr.: 10076-1) bieten wir Staffelpreise an.
Die Preise aktualisieren sich im Warenkorb bei den jeweiligen Losgrößen von:
> 11 Stück
> 51 Stück
> 251 Stück

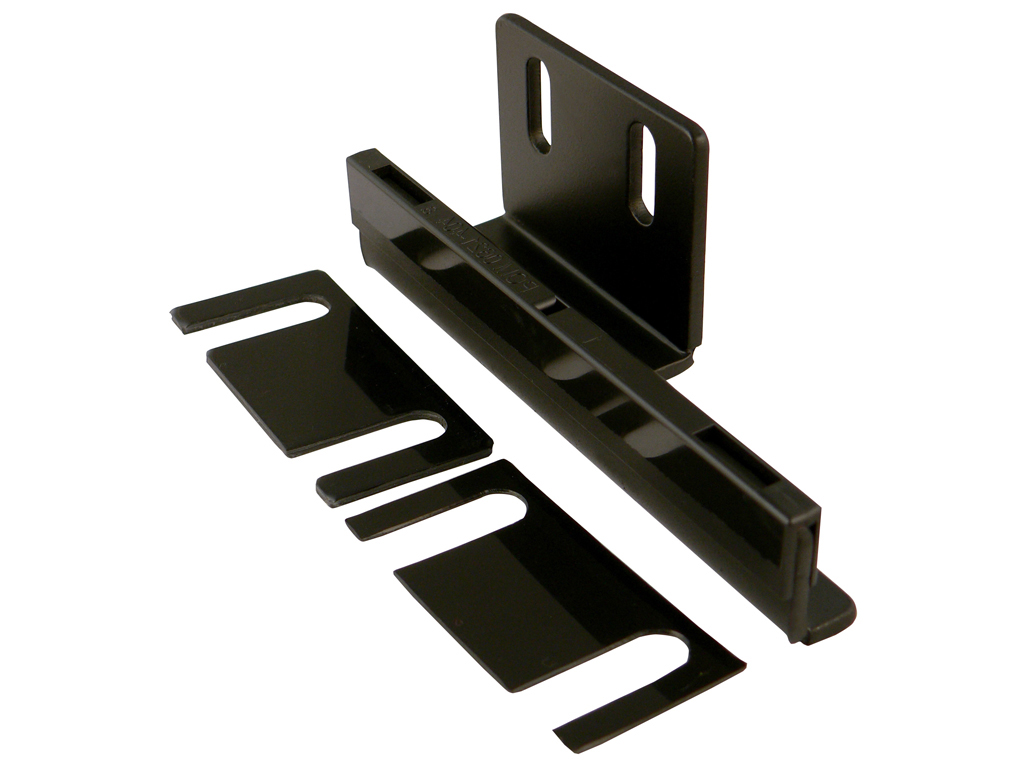

Bei dieser Version (Art.-Nr.: 10076) wird wie auf dem Bild dargestellt, die KABA-GILGEN SLX Bodenführung links 38mm mit PA-Gleiter geliefert.

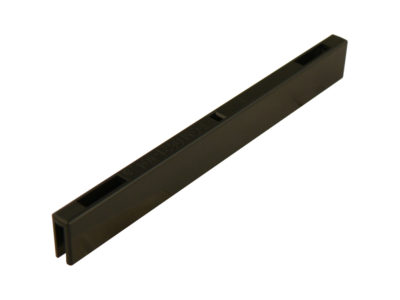

Bei dieser Version (Art.-Nr.: 10076-1) wird wie auf dem Bild dargestellt, nur der PA-Gleiter für KABA-GILGEN SLX Bodenführung links 38mm geliefert.
Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 38 mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Mitte der Führungsfläche der Bodenführung beträgt nämlich ebenfalls 38 mm.
Die Bodenführung weist folgende Geometrien auf:
Breite: 33,5 mm
Höhe: 45 mm
Länge: 120 mm
2 x Ø 5,7 mm Bohrung
2 x 6,5 mm Langloch
Der PA-Gleiter weist folgende Geometrien auf:
Breite: 6,5 mm
Höhe: 14 mm
Länge: 119,5 mm
4 x Ø 5,5 mm Clips zum einrasten
