Nachfertigung für:
KABA-GILGEN Fixpunktführung ohne Seitenteil schmal links 46 mm

KABA-GILGEN Fixpunktführung ohne Seitenteil schmal links 46 mm

Verkauf nur an Händler


ab einem Warenwert von 200,00€ exkl. 19% MwSt. (238,00€ inkl. 19% MwSt.) innerhalb Deutschlands versandkostenfrei
Versandbedingungen

Auswahl zurücksetzen



Nutzen Sie das Kontaktformular um sich bei uns zu registrieren. Wir benötigen zur Ihrer Registrierung eine Gewerbeanmeldung, diese können Sie per Anhang an das Kontaktformular anheften.

Kategorie: Artikel-Nr.: 10080

Beschreibung

Nachfertigung für:

KABA-GILGEN Fixpunktführung ohne                       Art.-Nr.: 10080                  Seitenteil schmal links 46 mm

PA-Gleiter für KABA-GILGEN Fixpunktführung        Art.-Nr.: 10080-1                    ohne Seitenteil schmal 46 mm

Bei dem PA-Gleiter (Art.-Nr.: 10080-1) bieten wir Staffelpreise an.
Die Preise aktualisieren sich im Warenkorb bei den jeweiligen Losgrößen von:
ab 11 Stück = 2,90 €/Stk.
ab 51 Stück = 2,80 €/Stk.
ab 251 Stück = 2,70 €/Stk.
ab 501 Stück = 1,79 €/Stk.
ab 1001 Stück = 1,49 €/Stk.
ab 5001 Stück = 1,29 €/Stk.
ab 10001 Stück = 1,19 €/Stk.

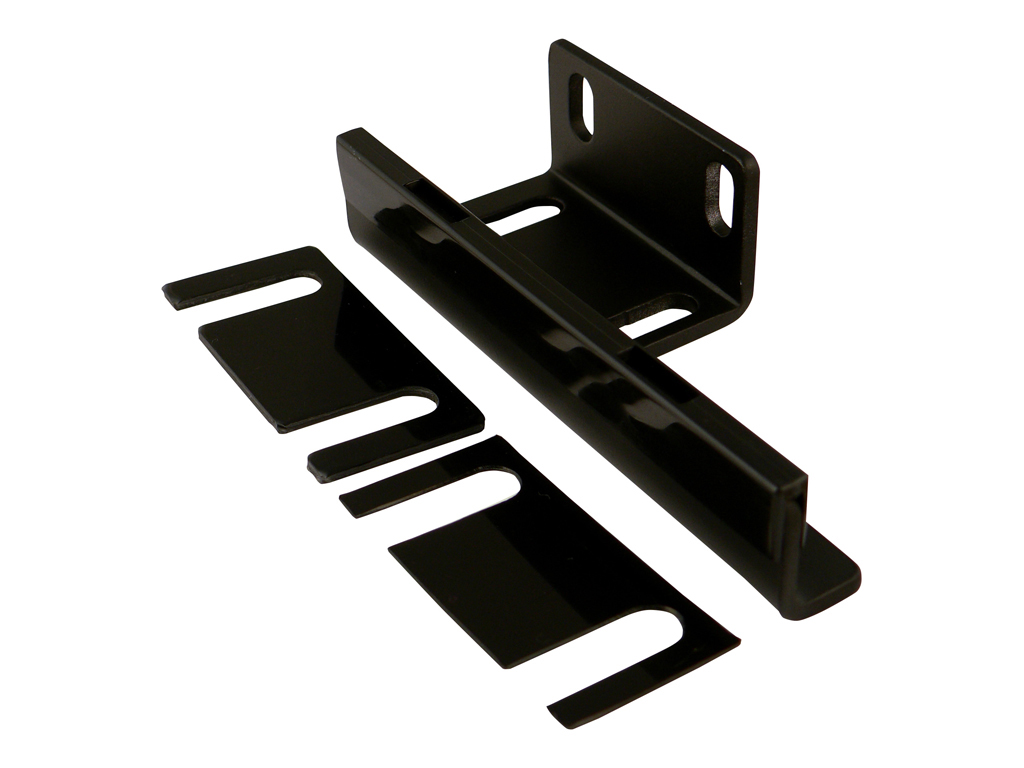

Bei dieser Version (Art.-Nr.: 10080) wird wie auf dem Bild dargestellt,
die Nachfertigung für die KABA-GILGEN Fixpunktführung ohne Seitenteil schmal
links 46mm mit Distanzplatten in 1 mm und 2 mm Stärke geliefert.



Bei dieser Version (Art.-Nr.: 10080-1) wird wie auf dem Bild dargestellt,
nur der PA-Gleiter für KABA-GILGEN Fixpunktführung ohne Seitenteil schmal 46mm
geliefert.



Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 46 mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Mitte der Führungsfläche der Bodenführung beträgt nämlich ebenfalls 46 mm.

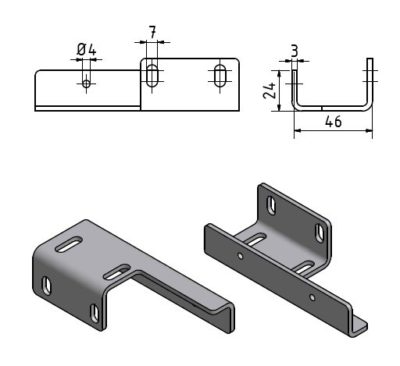

Die Bodenführung weist folgende Geometrien auf:

Breite:              47,5 mm
Höhe:               31 mm
Länge:              120 mm

2 x Ø 3,7 mm Bohrung
4 x 6,5 mm Langloch

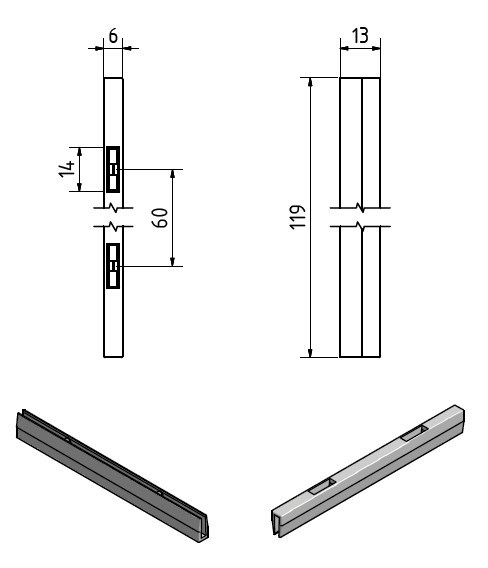

Der PA-Gleiter weist folgende Geometrien auf:

Breite:            6,5 mm
Höhe:              13 mm
Länge:           119 mm

4 x Ø 3,5 mm Clips zum einrasten

Zusätzliche Information

Gewicht n.a.
Varianten

KABA-GILGEN Fixpunktführung ohne Seitenteil schmal links 46mm (Art.-Nr.: 10080), PA-Gleiter für KABA-GILGEN Fixpunktführung ohne Seitenteil schmal 46mm (Art.-Nr.: 10080-1)
