Nachfertigung für:

KABA-GILGEN Aushebelschutz-Bodenführung rechts 76 mm

Verkauf nur an Händler / Only selling B2B


ab einem Warenwert von 200,00€ exkl. 19% MwSt. (238,00€ inkl. 19% MwSt.) innerhalb Deutschlands versandkostenfrei
Versandbedingungen

Auswahl zurücksetzen

Nutzen Sie das Kontaktformular um sich bei uns zu registrieren.
Wir benötigen zur Ihrer Registrierung eine Gewerbeanmeldung,
diese können Sie per Anhang an das Kontaktformular anheften.



Art.-Nr.: 10098. Kategorie: .

Produktbeschreibung

Nachfertigung für:

KABA-GILGEN Aushebelschutz-Bodenführung rechts 76mm                  Art.-Nr.: 10098

PA-Gleiter für KABA-GILGEN Aushebelschutz-Bodenführung                 Art.-Nr.: 10098-1





Bei dem PA-Gleiter (Art.-Nr.: 10098-1) bieten wir Staffelpreise an.
Die Preise aktualisieren sich im Warenkorb bei den jeweiligen Losgrößen von:       ab 10 Stück=2,90 €/Stk.
ab 50 Stück=2,80 €/Stk.
ab 100 Stück=2,00 €/Stk.

ab 500 Stück=1,79 €/Stk.

ab 1000 Stück=1,49 €/Stk.

ab 5000 Stück=1,29 €/Stk.

ab 10000 Stück=1,19 €/Stk.

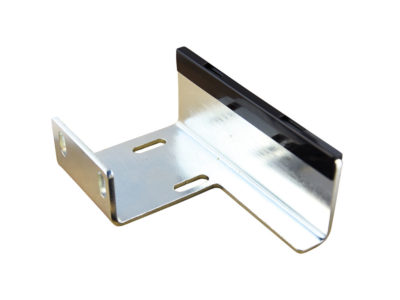

Bei dieser Version (Art.-Nr.: 10098) wird wie auf dem Bild dargestellt,
die Nachfertigung für die KABA-GILGEN Aushebelschutz-Bodenführung
rechts 76mm mit Distanzplatten in 1 mm und 2 mm Stärke geliefert.



Bei dieser Version (Art.-Nr.: 10097-1) wird wie auf dem Bild dargestellt,
nur der PA-Gleiter für KABA-GILGEN Aushebelschutz-Bodenführung rechts 76mm geliefert.



Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 76 mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Mitte der Führungsfläche der Bodenführung beträgt nämlich ebenfalls 76 mm.



Die Bodenführung weist folgende Geometrien auf:

Breite:              77,5 mm
Höhe:                  49 mm
Länge:              120 mm

2 x Ø 3,7 mm Bohrung
4 x 6,5 mm Langloch

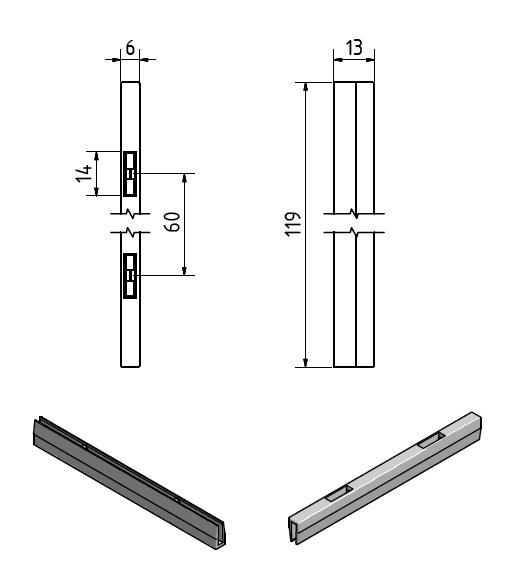

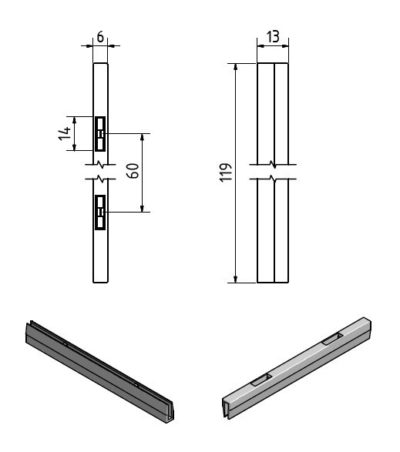

Der PA-Gleiter weist folgende Geometrien auf:

Breite:            6,5 mm
Höhe:              13 mm
Länge:           119 mm

4 x Ø 3,5 mm Clips zum einrasten



Zusätzliche Informationen

Varianten

KABA-GILGEN Aushebelschutz-Bodenführung rechts 76mm (Art.-Nr.: 10098), PA-Gleiter für KABA-GILGEN Aushebelschutz-Bodenführung breit 76mm (Art.-Nr.: 10098-1)
