Beschreibung
Nachfertigung für:
RECORD Türblattführung MS 50 mm Art.-Nr.: 10045
PA-Filz-Gleiter (Höhe 15 mm) für Art.-Nr.: 10045-1
RECORD Türblattführung MS 50 mm
PA-Filz-Gleiter (Höhe 22 mm) für Art.-Nr.: 10045-2
RECORD Türblattführung MS 50 mm

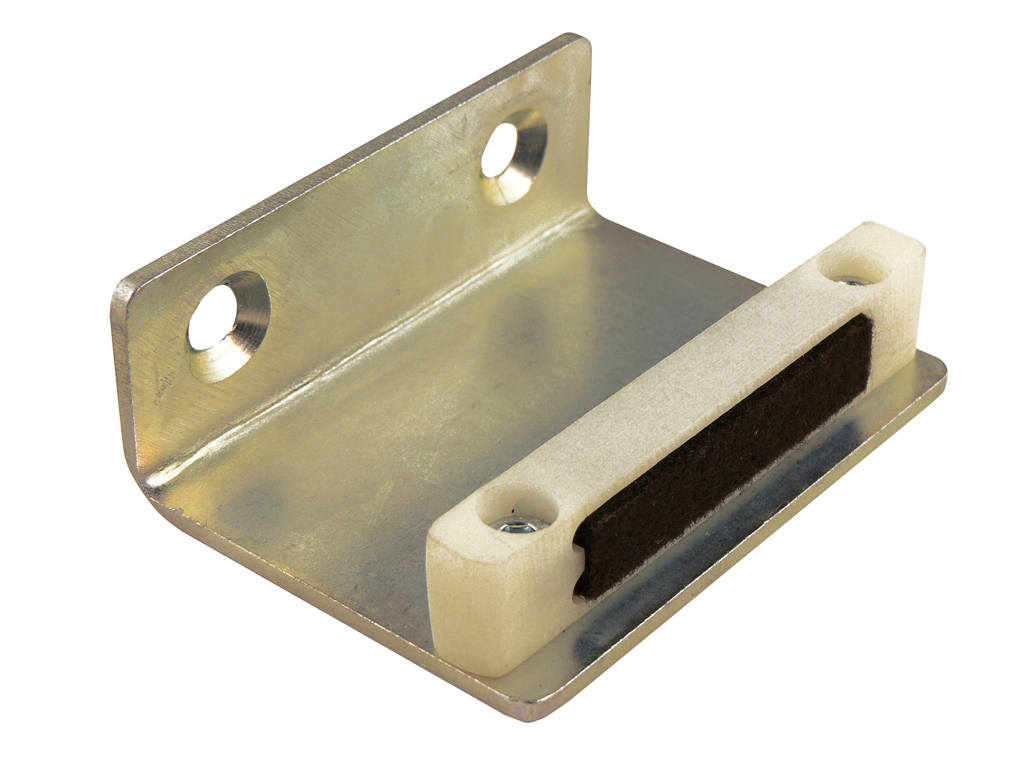

Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 50 mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Mitte der Führungsfläche der Bodenführung beträgt nämlich ebenfalls 50 mm.
Bei dieser Version (Art.-Nr.: 10045-1) wird wie auf dem Bild dargestellt, nur der PA-Filz-Gleiter (Höhe 15 mm) für RECORD Türblattführung MS 50 mm geliefert.
Bei dieser Version (Art.-Nr.: 10045-2) wird wie auf dem Bild dargestellt, nur der PA-Filz-Gleiter (Höhe 22 mm) für RECORD Türblattführung MS 50 mm geliefert.

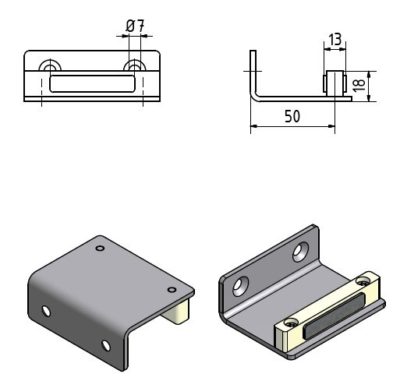

Die Bodenführung weist folgende Geometrien auf:
Breite: 80 mm
Höhe: 30 mm
Länge: 60 mm
2 x Ø 7,5 mm Bohrung gesenkt

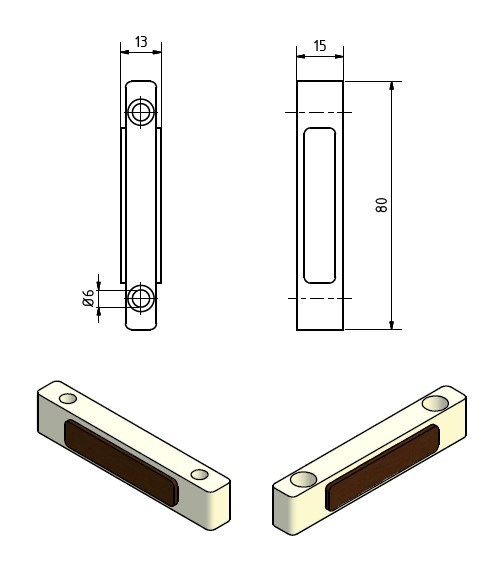

Der PA-Filz-Gleiter (Höhe 15 mm) weist folgende Geometrien auf:
Breite: 13mm
Höhe: 15 mm
Länge: 80 mm
2 x Ø 5 mm Bohrung mit Ø 8,5 mm Flachsenkung

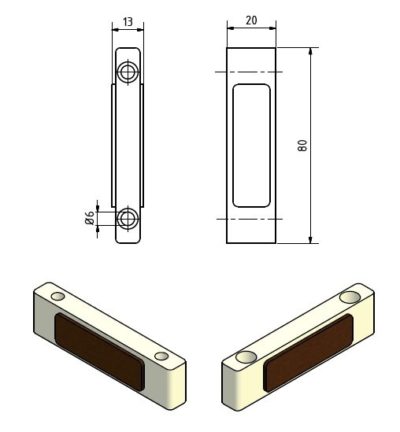

Der PA-Filz-Gleiter (Höhe 22 mm) weist folgende Geometrien auf:
Breite: 13mm
Höhe: 22 mm
Länge: 80 mm
2 x Ø 5 mm Bohrung mit Ø 8,5 mm Flachsenkung
